全国2008年7月高等教育自学考试电子技术基础(二

编辑整理:  贵州自考网 发表时间:  2018-06-19   【   点击数:

全国2008年7月高等教育自学考试电子技术基础(二)试题
课程代码:02273

一、单项选择题(本大题共15小题,每小题1分,共15分)
在每小题列出的四个备选项中只有一个是符合题目要求的.请将其代码填写在题后的括号内.错选、多选或未选均无分.
1.场效应管跨导gm反映的物理量是( )
A.电压控制电压
B.电压控制电流
C.电流控制电流
D.电流控制电压

2.放大电路中,直流反馈的作用是( )
A.提高增益稳定性
B.提高输入电阻
C.稳定静态工作点
D.增强带负载能力

3.当信号频率f=fh时,放大电路产生的附加相移是( )
A.-90°
B.-45°
C.45°
D.90°

4.RC文氏桥振荡器起振条件是( )
A. Af=1
B. Af>l
C. Af=3
D. Af>3

5.在电容滤波电路中,为获得良好的滤波效果一般要求( )
A. RL·C>
B. RL·C≥
C.RL·C≥(3~5)
D.RL·C≥(3~5)T

6.三端集成稳压器CW7800系列额定电流是( )
A.0.1A
B.0.5A
C.1A
D.1.5A

7.16进制数64H,转换成十进制数为( )
A.80
B.90
C.100
D.102

8.数字信号是指( )
A.幅值连续、时间连续
B.幅值连续、时间不连续
C.幅值不连续、时间连续
D.幅值、时间不连续

9.当双四选一数据选择器74LSl53的=0,A1=A0=0时,则Y=( )
A.D0
B.D1
C.D2
D.D3

10.TTL和CMOS电路的输入电流( )
A.TTL大、CMOS小
B.TTL小、CMOS大
C.由负载决定
D.相等

11.在CP有效的情况下,当输入端J=0,K=l时,则J-K触发器的输出Qn+1=( )
A.1
B.Qn
C.0
D.

12.逻辑表达式(A+B)(A+C)可以等效为( )
A.AB
B.A+BC
C.A+B
D.A+C

13.由555定时器构成的多谐振荡器电路中,振荡周期取决于( )
A.电源电压
B.R1、R2和C
C.仅与C有关
D.仅与R1和R2有关

14.把三角波直接整形为矩形波的电路为( )
A.D/A转换器
B.随机存储器
C.只读存储器
D.施密特触发器

15.逐次比较ADC的转换速度取决于( )
A.DAC速度和外部时钟周期
B.VREF极性
C.VREF大小
D.电容充电时间





二、填空题(本大题共15小题,每小题1分,共15分)
请在每小题的空格中填上正确答案.错填、不填均无分.
16.在四价元素(硅)中,掺入微量五价元素(磷)之后,得到________型半导体.
17.共集电极放大电路的输入电阻比共发射极放大电路输入电阻________.
18.双电源乙类互补对称功率放大电路又简称为________电路.
19.RC文氏桥振荡器振荡频率f0=________.
20.硅稳压管工作在________区.
21.若要使电路输出电压稳定,则应引入________反馈.
22.电容三点式振荡器输出波形中________分量小,波形好.
23.RC正弦波振荡器振荡频率较低,一般在________Hz以内.
24.若放大电路静态工作点选的过高,信号容易出现________失真.
25.正弦波振荡器振荡的相位平衡条件为________.
26.逻辑函数Y=A+B的反函数=________.
27.集成门电路可以分成TTL型和________.
28.在CP有效的情况下,T触发器具有保持和________功能.
29.555定时器在5脚经电容接地的情况下,电压比较器A1的反相输入端电压为________.
30.双积分ADC与逐次比较ADC相比,精度________.

三、简答题(本大题共3小题,每小题5分,共15分)
31.在三极管微变等效电路中,如何求得基极射极之间的等效电阻rbe?
若用万用表"Ω"档测量b,e两极之间的电阻,是否为rbe?为什么?
32.在甲类、乙类、甲乙类功率放大器中,静态工作点是如何设置的?
33.写出D触发器的特性方程和特性表.

四、计算题(本大题3分)
34.用卡诺图化简逻辑函数
F(A,B,C,D)=∑m(0,1,4,9,12,13)+∑d(2,3,,6,10,11,14)

五、分析题(本大题2小题,共14分)
35.电路如图所示,试定性画出VC和VO波形,指出电路的功能(5分)

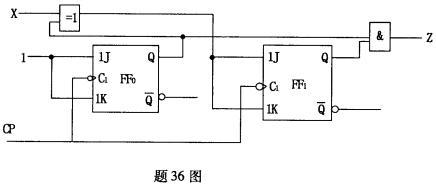

36.分析下图的逻辑功能,要求写出驱动方程、状态方程、输出方程,画出状态转换图.(9分)

六、设计题(8分)
37.设计一个组合逻辑电路,实现多数表决,A、B、C代表三个投票人,当有两个或两个以上投票人同意时,输出为1,否则输出为0.
要求:(1)列出真值表;
(2)写出逻辑表达式;
(3)用与非门实现电路.

七、分析计算题(本大题共3小题,每小题10分,共30分)
38.电路如图所示图中Rb=300KΩ,Rc=3KΩ,β=50,rbe=1KΩ.
试求:(1)画出放大电路的微变等效电路;
(2)求出放大电路的电压放大倍数Au;
(3)求出输入电阻ri,输出阻rO.

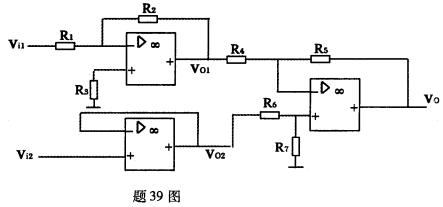

39.电路如图,电路中电阻R1~R7阻值都相同.
试求:(1)写出vO与vil,vi2的关系式;
(2)当vi1=-1V vi2=2V时vO=?
